該組合廣泛應用于石油、化工、電力、冶金及水處理等領域，適用于水、蒸汽、油品及弱腐蝕性介質的管路切斷或接通控制。其核心優勢在于高壓下的密封可靠性、長壽命以及便捷的自動化操作特性。

1. 閥門本體參數

• ‌公稱通徑‌：DN150
• ‌公稱壓力‌：PN6.4 MPa (64 kgf/cm²)
• ‌適用溫度‌：-29℃ ～ 425℃（基于WCB碳鋼材質）
• ‌適用介質‌：水、蒸汽、油品、天然氣等
• ‌連接形式‌：法蘭連接（遵循GB/T 9113或JB/T 79標準）
• ‌結構長度‌：符合GB/T 12221標準
• ‌密封副材料‌：閥座與閘板密封面采用司太立（Stellite）鈷基硬質合金堆焊，具有極高的耐磨性、耐腐蝕性和抗擦傷性能。
• ‌閥桿處理‌：采用2Cr13或類似合金鋼，經過調質及表面氮化處理，增強抗腐蝕性與耐磨性。

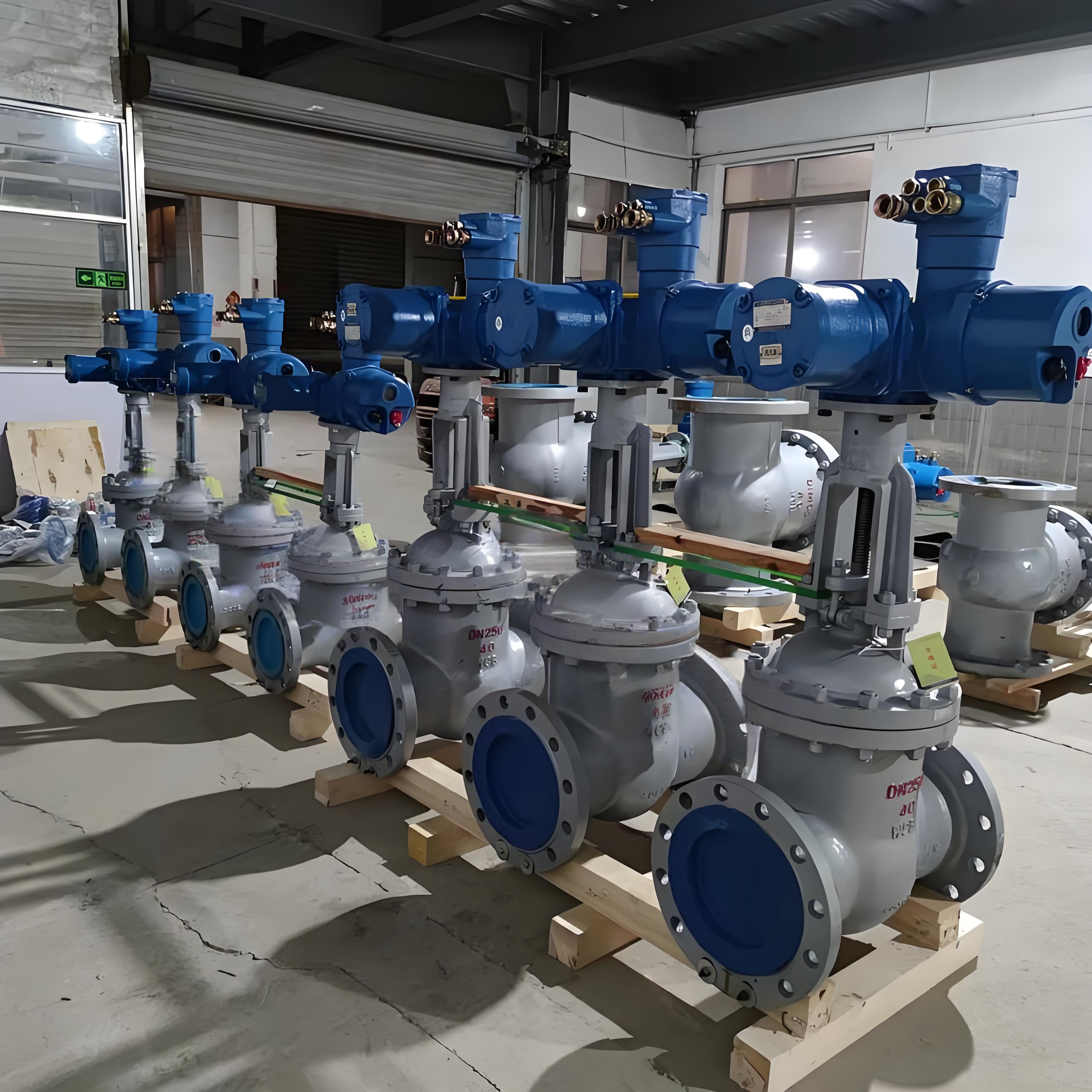

2. 電動執行器參數 (Z30-18W)

• ‌型號含義‌：
  • ‌Z‌：多回轉電動裝置
  • ‌30‌：輸出轉矩300 N·m (30 kgf·m)
  • ‌18‌：輸出轉速18 r/min
  • ‌W‌：戶外型（非隔爆，適用于無易燃易爆介質環境）
• ‌電源電壓‌：三相AC 380V / 50Hz（可定制其他電壓）
• ‌防護等級‌：IP55（常規），可定制IP65/IP67
• ‌工作制式‌：短時10分鐘（特殊訂貨可達30分鐘）
• ‌環境溫度‌：-20℃ ～ +60℃
• ‌控制方式‌：常規開關型，支持遠程開/關控制，可選配整體調節型實現4-20mA信號反饋。

3. 關鍵尺寸數據 (參考值)

• ‌結構長度 (L)‌：約450 mm - 550 mm (具體依據PN64法蘭標準略有差異，通常PN64 DN150結構長度較長)
• ‌高度 (H)‌：約1000 mm - 1300 mm (含電動裝置)
• ‌法蘭連接尺寸‌：
  • 法蘭外徑 (D)：約340 mm
  • 螺栓孔中心圓直徑 (D1)：約280 mm
  • 螺栓規格：8-M34 或 8-Φ34 (具體依標準而定)

1. 密封設計

Z941H-64C采用楔式剛性單閘板結構。密封面堆焊司太立鈷基硬質合金，硬度高且配對合理。這種硬密封設計確保了在高壓（PN6.4）和高溫環境下，閥門仍能保持優異的密封性能，有效防止介質泄漏。同時，硬質合金層極大地延長了閥門在含有顆?；驔_刷性介質中的使用壽命。

2. 優化的傳動機制

中大口徑閥門（如DN150）內部配置推力軸承，顯著降低了啟閉過程中的摩擦阻力。配合Z30-18W電動執行器提供的300N·m轉矩，啟閉操作輕便靈活，減少了電機負載，提高了系統的穩定性和能效。

3. 智能化的控制接口

Z30-18W執行器配備轉矩控制機構和限位開關，能夠精確控制閥門的開度位置。支持現場手動操作、就地電動操作以及遠程自動控制（PLC/DCS系統）。手/電動切換機構使得在斷電或調試期間，可通過手輪進行緊急操作，保障了系統的安全性。

4. 堅固耐用的材質選擇

閥體采用優質碳鋼WCB，具有良好的機械強度和耐壓性能。閥桿經氮化處理，表面形成致密的硬化層，有效抵抗介質腐蝕和填料函處的磨損。填料采用柔性石墨或PTFE，適應寬溫度范圍，確保閥桿處的動態密封可靠。

1. 安裝注意事項

• ‌管道清潔‌：安裝前務必清除管道內的焊渣、鐵銹等雜物，防止損傷密封面或卡住閘板。
• ‌安裝方向‌：閥門可在管道任意位置安裝，但建議電動裝置水平放置或向上傾斜，避免雨水積聚進入電機。若空間受限需垂直安裝，應采取防護措施。
• ‌法蘭對中‌：確保管道法蘭與閥門法蘭平行對中，均勻緊固螺栓，避免因受力不均導致閥體變形或密封失效。
• ‌電氣接線‌：嚴格按照電動執行器接線圖進行電源和控制信號接線，確保接地良好。

2. 調試步驟

• ‌初始位置設定‌：‌至關重要‌。初次通電前，必須通過手輪將閥門開啟至約50%的位置。此舉旨在防止因電源相序接反導致閥門在關閉狀態下強行開啟或在開啟狀態下強行關閉，從而損壞閥桿或執行器齒輪。
• ‌限位調整‌：接通電源后，分別進行開閥和關閥操作。調整執行器內部的開度限位開關和轉矩限制機構，確保閥門在全開和全關位置時自動切斷電機電源，并留有適當余量以防過緊。
• ‌信號校準‌：若為調節型執行器，需校準4-20mA反饋信號，確保中控室顯示的閥位與實際位置一致。

3. 日常維護

• ‌定期檢查‌：每月檢查一次電動裝置的運行聲音、振動情況及電氣線路絕緣性能。
• ‌潤滑保養‌：每半年對閥桿螺紋、軸承及執行器齒輪箱加注適量潤滑脂，保持傳動部件靈活。
• ‌密封檢查‌：觀察閥桿填料處及法蘭連接處是否有泄漏跡象，必要時緊固填料壓蓋或更換墊片。
• ‌清潔保養‌：保持執行器外殼清潔，防止灰塵和腐蝕性氣體侵入電氣元件。

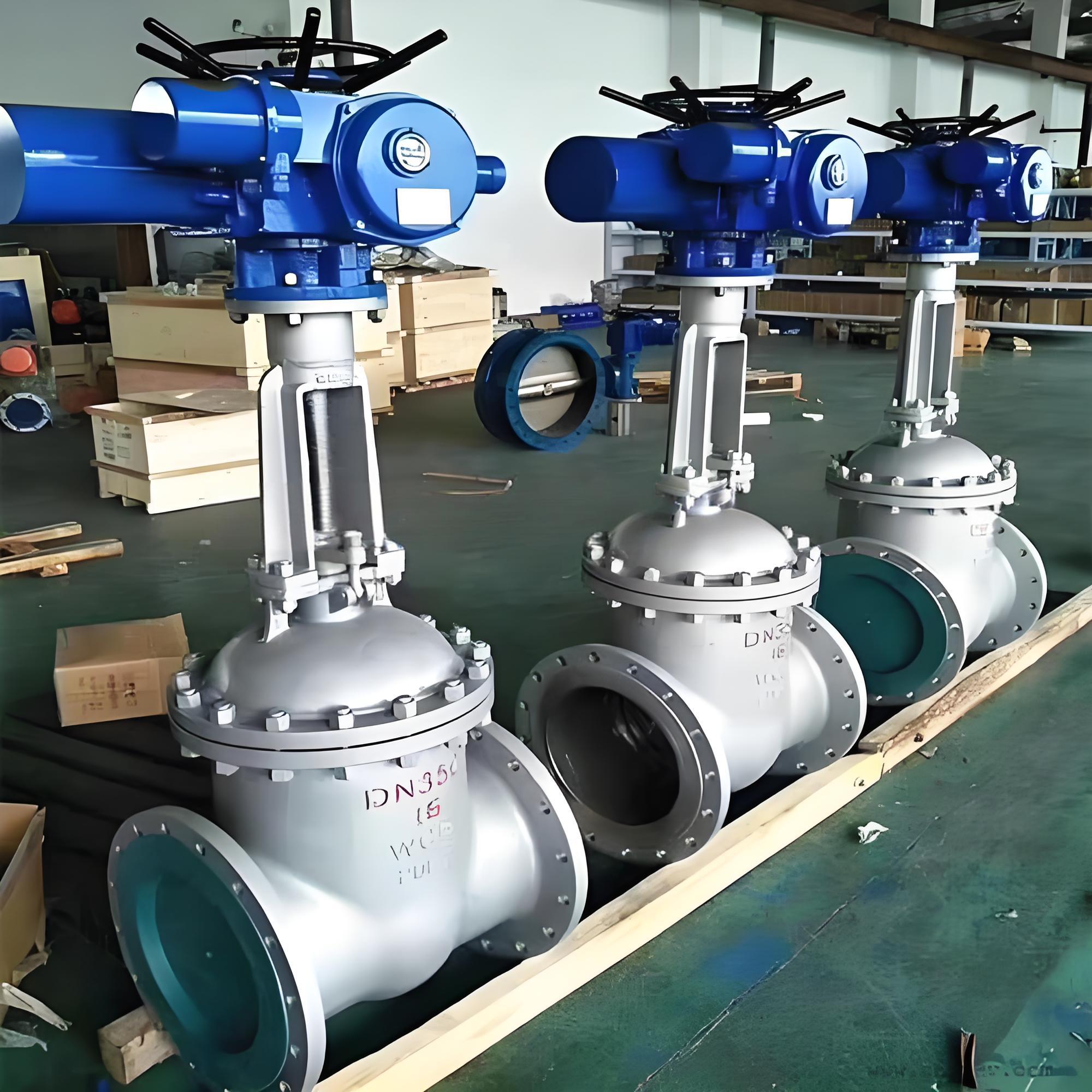

Z941H-64C DN150配Z30-18W電動閘閥特別適用于以下工況：

1. ‌火力發電廠‌：主蒸汽管道、給水管道的高溫高壓切斷。
2. ‌石油化工‌：原油輸送、煉化裝置中的油品及工藝介質控制。
3. ‌城市供熱/供水‌：大型管網的主干管切斷閥，實現遠程調度。
4. ‌冶金行業‌：冷卻水系統、煤氣輸送管道的自動化控制。

‌選型提示‌：

• 若使用環境存在易燃易爆氣體（如煤礦井下、化工廠特定區域），應將Z30-18W更換為隔爆型執行器（如Z30-18B，防爆等級ExdⅡBT4），并將閥門型號前綴改為MZ941H以符合礦用安全要求。
• 若介質具有強腐蝕性（如酸、堿），建議將閥體材質升級為不銹鋼（如Z941H-64P/R），并相應調整密封面材質。
• 對于需要精確流量調節的場合，應選擇整體調節型電動執行器，而非普通的開關型。

綜上所述，Z941H-64C DN150電動閘閥憑借其高壓耐受性、可靠的密封結構和成熟的電動控制技術，是中高壓管路自動化控制的理想選擇。正確安裝、規范調試及定期維護是保障其長期穩定運行的關鍵。
