一、 產品概述

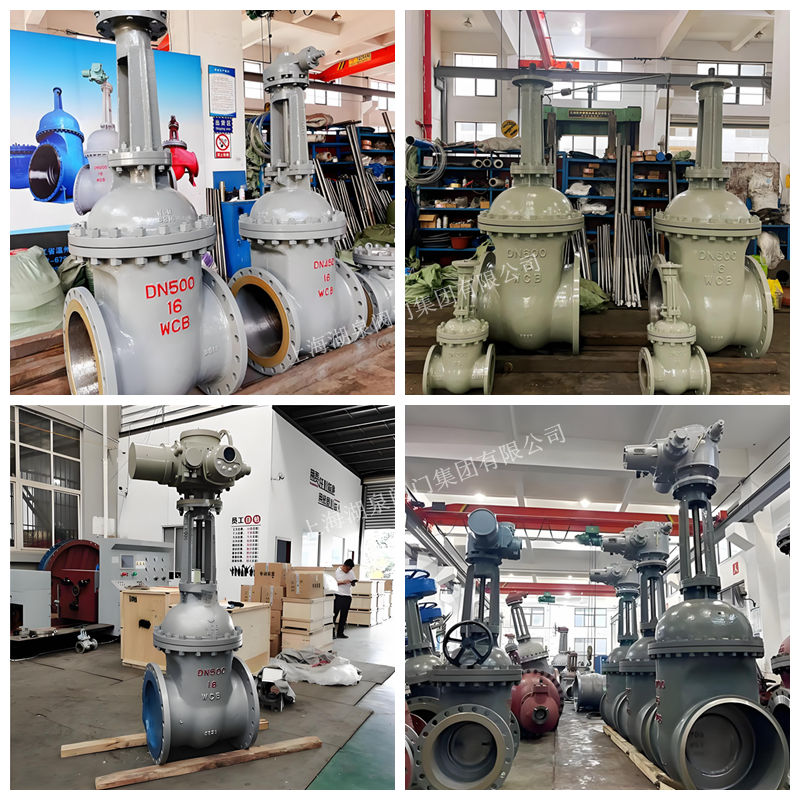

Z941H/Y-25C DN200 電動法蘭閘閥是一款專為高溫、高壓工況設計的高性能截?cái)嚅y門。該閥門由多回轉電動執行機構與鑄鋼楔式彈性閘閥體組成，廣泛應用于電力（火力發電）、石油化工、冶金及熱力管網等關鍵領域。其核心功能是在管路系統中可靠地接通或切斷介質流動，特別適用于過熱蒸汽、高溫水、油品及腐蝕性介質。

型號解析：

• ‌Z‌：閘閥
• ‌9‌：電動驅動
• ‌4‌：法蘭連接
• ‌1‌：明桿楔式單閘板
• ‌H/Y‌：密封面材質為硬質合金（Cr13不銹鋼堆焊司太立鈷基硬質合金）
• ‌25‌：公稱壓力 PN2.5 MPa (Class 150/300 等效)
• ‌C‌：閥體材質為碳鋼 (WCB)
• ‌DN200‌：公稱通徑 200mm

二、 核心技術特點

1. 耐高溫與耐磨性能

• ‌硬質合金密封‌：閘板與閥座密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成。這種配對方式具有極高的硬度、耐磨性、耐高溫性和抗擦傷能力，確保在頻繁啟閉和高溫沖刷下仍能保持優異的密封性能，顯著延長使用壽命。
• ‌高溫適應性‌：針對“高溫高壓”需求，該閥門配合鉻鉬鋼或優質碳鋼材質，可穩定工作在 ≤425℃（碳鋼）至 ≤550℃（鉻鉬鋼）的高溫環境下，完美適配電廠主蒸汽管道等嚴苛工況。

2. 優化的結構設計

• ‌楔式彈性閘板‌：采用楔式彈性結構，能夠自動補償因溫度變化引起的管道變形和密封面磨損，確保密封可靠。中大口徑（如DN200）配置推力軸承，大幅降低啟閉摩擦力，使操作更加省力平穩。
• ‌低流阻通道‌：閥門內部通道流暢，全開時流阻系數極小，介質流向不受限制，有效減少壓力損失，提高系統能效。
• ‌高強度閥桿‌：閥桿經過調質處理及表面氮化處理，具備出色的抗腐蝕性、抗擦傷性和耐磨性，防止介質泄漏并保證長期運行的穩定性。

3. 智能電動控制

• ‌精準控制‌：配備多回轉電動執行器，支持遠程操作、PLC集中控制及智能調節。輸入/輸出信號標準兼容 4-20mA，可實現閥門開度的精確反饋與控制。
• ‌安全防護‌：電動裝置具備轉矩保護、現場/遠程切換、手電動切換等功能。防護等級可達 IP55（可選 IP67），部分型號支持防爆（ExdⅡBT4），適應煤礦、化工等危險環境。
• ‌防誤操作設計‌：初次安裝調試時，需手動將閥門置于約一半位置，以防止電機相序接反導致設備損壞，體現了人性化與安全性的結合。

三、 主要技術參數

四、 應用領域

• ‌火力發電廠‌：用于鍋爐主蒸汽管道、給水管道、抽汽管道等高溫高壓蒸汽系統的截?cái)嗫刂啤?/span>
• ‌石油化工‌：適用于煉油廠、化工廠的高溫油品、裂解氣及腐蝕性介質的輸送管線。
• ‌熱力管網‌：城市集中供熱、工業余熱回收系統中的高溫?zé)崴蛘羝艿馈?/span>
• ‌其他工業‌：冶金、造紙、制藥等行業中需要耐高溫、耐磨損且要求自動化控制的流體控制系統。

五、 安裝與維護建議

• ‌安裝方向‌：建議在水平管道上安裝，若垂直安裝需確認執行器支撐能力。
• ‌調試注意‌：首次通電前，務必手動將閥門開啟至中間位置，檢查電機轉向是否正確，避免相序錯誤損壞齒輪箱。
• ‌定期保養‌：定期檢查電動執行器的電氣接線、限位開關及轉矩設定；清理閥桿螺紋并涂抹潤滑脂；檢查填料函是否有泄漏跡象，必要時更換填料。
• ‌存放環境‌：長期停用時應存放在干燥通風室內，兩端通路需堵塞，防止異物進入和銹蝕。
