一、 產品概述與型號解析

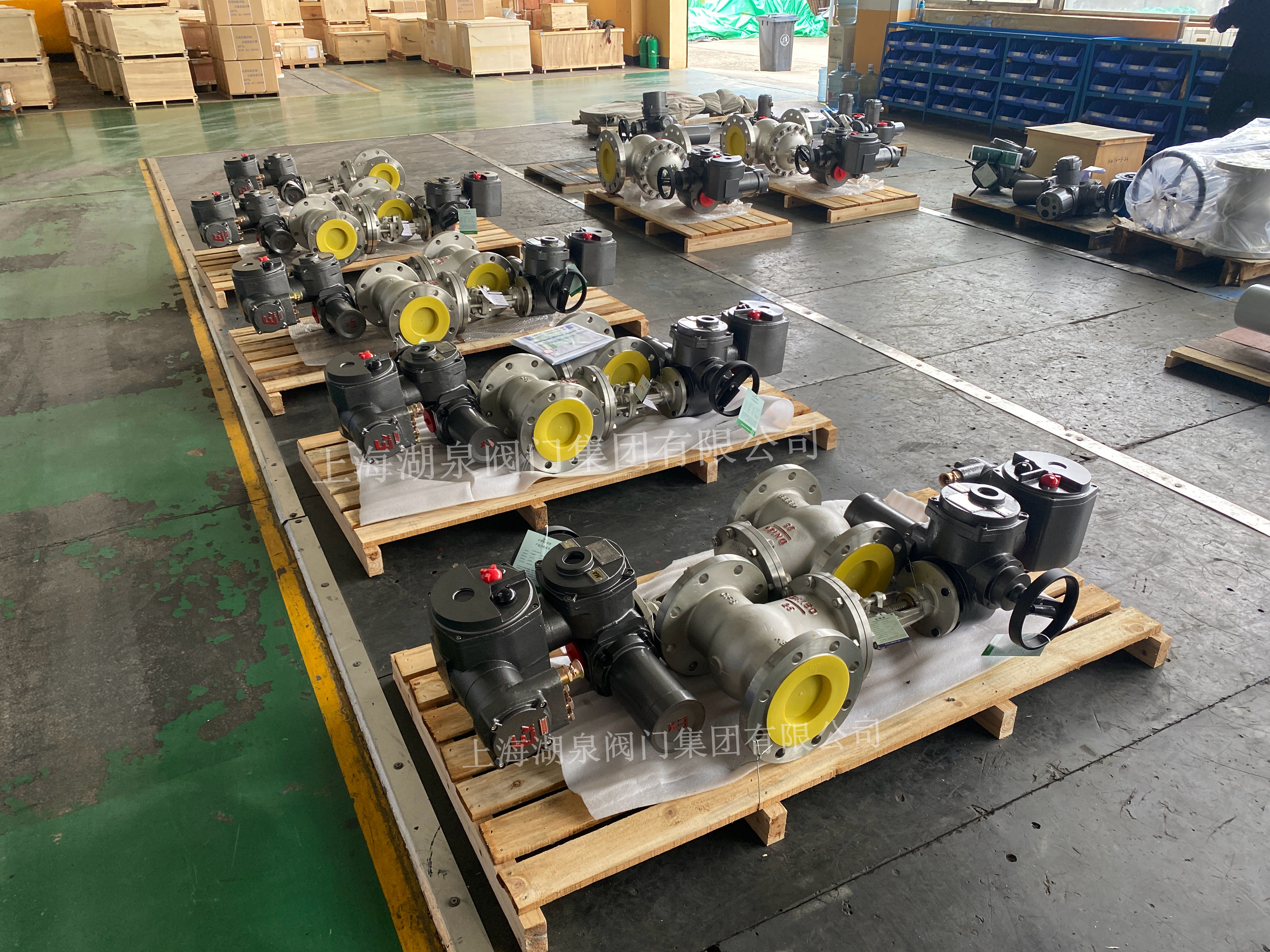

Z9B41H系列防爆電動閘閥專為礦山、化工、電力等存在易燃易爆介質的嚴苛工況設計，采用MA煤安認證防爆電動裝置驅動，實現管道介質的可靠截?cái)嗯c接通。該閥門啟閉件為閘板，運動方向與流體方向垂直，僅適用于全開或全關工況，不適用于流量調節。‌‌

型號參數解碼如下：

• ‌Z‌：閘閥類別
• ‌9‌：電動驅動方式
• ‌B‌：防爆型/礦用專用結構
• ‌4‌：法蘭連接形式
• ‌1‌：明桿楔式剛性單閘板結構
• ‌H‌：密封面材質為合金鋼（司太立鈷基硬質合金堆焊）
• ‌64/100‌：公稱壓力等級，分別對應PN6.4MPa與PN10.0MPa
• ‌DN250‌：公稱通徑250mm

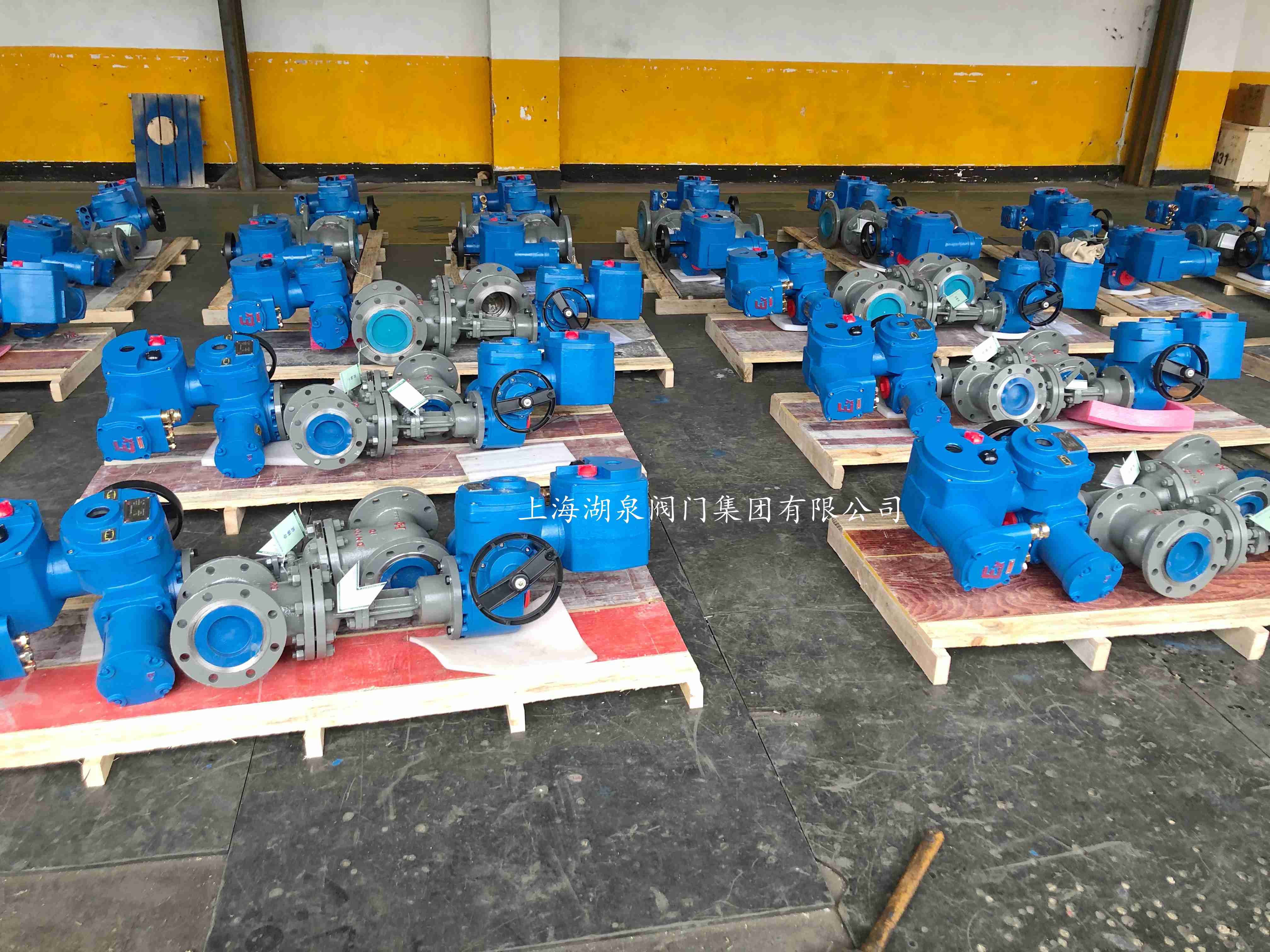

• ‌MA防爆電動裝置‌：具備煤礦安全標志認證，內置轉矩控制、行程限位及手電動切換機構，適配礦用隔爆環境。‌‌

二、 核心結構與技術特點

1. ‌密封機制‌：閥門關閉時依靠介質壓力實現自密封，或依靠電動裝置輸出轉矩強制密封。密封副采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊，具備高硬度、耐磨損、耐高溫及抗擦傷特性，顯著延長使用壽命。‌‌
2. ‌流體力學設計‌：全開時流道直通，流體阻力小，壓力損失低，介質流向不受限制，不產生擾流現象。‌‌
3. ‌傳動優化‌：DN250屬中大口徑規格，閥桿經調質及表面氮化處理，抗腐蝕與耐磨性優異。閥體內部配置推力軸承，有效降低啟閉摩擦力矩，配合電動裝置實現平穩運行。‌‌
4. ‌結構緊湊性‌：形體簡單，結構長度符合國家標準，制造工藝性好，便于現場空間受限條件下的安裝與替換。‌‌

三、 防爆認證與MA安全標準

該系列閥門配套防爆電動裝置嚴格遵循國家礦用產品安全標志（MA）及防爆電氣標準：

• ‌防爆等級‌：隔爆型產品分為dⅠ型與dⅡBT4型。dⅠ型專用于煤礦非采掘工作面；dⅡBT4型適用于工廠環境，覆蓋ⅡA、ⅡB級T1～T4組爆炸性氣體混合物。‌‌
• ‌防護等級‌：電動裝置外殼防護等級達IP68，具備優異的防塵與防水性能，適應高濕度、多粉塵的井下或戶外工況。‌‌
• ‌電氣參數‌：常規供電為三相380V/50Hz，支持特殊定制三相660V、415V或單相220V/110V。工作環境溫度-20℃～+60℃（特殊訂貨可達-40℃～+80℃），相對濕度≤95%（25℃）。‌‌

四、 材質選型與性能參數

‌性能范圍‌：公稱壓力PN6.4MPa/10.0MPa，適用溫度-29℃～425℃（碳鋼材質）或更高（合金鋼/不銹鋼材質）。設計制造符合GB/T12234、API 600等標準，法蘭尺寸遵循ANSI B16.5或JB/T79，檢驗試驗依據API 598。‌‌

五、 安裝規范與運維要點

1. ‌安裝定位‌：閥門在管道中應水平安裝，確保電機朝上或按說明書指定角度固定，避免閥桿承受額外徑向力。‌‌
2. ‌初調防損‌：首次通電調試前，必須手動將閥門開啟至約50%位置，防止電機相序接反導致閘板頂死或電動裝置過載損壞。‌‌
3. ‌控制邏輯‌：電動裝置集成轉矩控制機構與現場操作面板，支持PLC遠程信號控制（4-20mA）及智能型通訊接口（如RS485），可實現開度反饋與故障報警。‌‌
4. ‌維護周期‌：調試運行后數年內免常規保養。定期檢查填料函密封性、手電動切換靈活性及限位開關精度，發現泄漏或轉矩異常應及時停機檢修。‌‌

六、 典型應用場景

Z9B41H-64/100 DN250防爆電動閘閥廣泛適用于以下領域：

• ‌礦山排水與通風系統‌：煤礦井下主排水泵房、壓風管路，滿足MA煤安認證強制要求。‌‌
• ‌石油化工裝置‌：易燃易爆介質輸送管線，替代傳統手動閥門，實現自動化聯鎖控制。‌‌
• ‌電力與冶金行業‌：高溫高壓蒸汽、油品管路截?cái)?，配合智能控制系統提升運行安全性。‌‌
• ‌市政與消防工程‌：大口徑供水管網、消防穩壓系統，利用低流阻與雙向密封特性保障系統穩定。‌‌

七、 技術文章撰寫建議（附）

若需將上述內容轉化為對外發布的技術文檔或產品手冊，建議遵循以下結構邏輯：

1. ‌標題精準化‌：突出型號、壓力等級、通徑及核心認證（如“MA防爆”）。
2. ‌參數表格化‌：將材質、壓力、溫度、外形尺寸（DN250對應L=450mm、D=405mm等）以表格呈現，便于工程師快速選型。‌‌
3. ‌標準引用規范化‌：明確標注設計、法蘭、試驗所遵循的國標/美標/行標編號，增強技術公信力。
4. ‌安全提示前置‌：在文章開篇或安裝章節顯著位置標注防爆等級、MA認證范圍及初調防相序反操作，規避現場誤操作風險。‌‌
5. ‌圖文配合‌：補充閥門剖面圖、電動裝置接線圖及RS485通訊拓?fù)鋱D，提升技術可讀性與工程指導價值。‌‌

本文檔內容可直接用于產品技術說明書、投標技術文件、工程選型指南或行業技術期刊投稿。實際應用中需結合具體項目工況核對法蘭標準、電動裝置轉矩匹配表及通訊協議版本。
