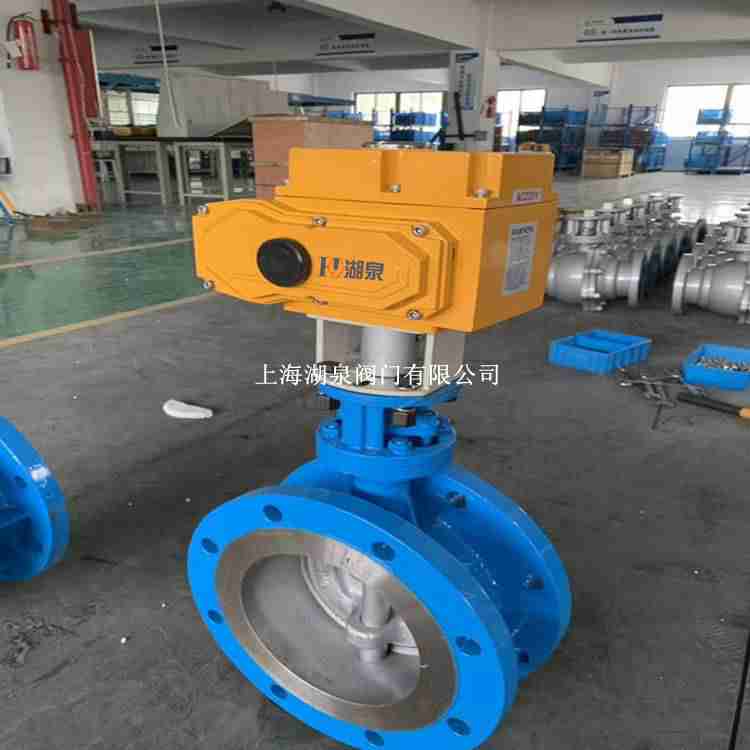

一、水電站成套電動蝶閥d943y

上海湖泉水電站成套電動蝶閥d943y采用的是三維偏心原理設計，使密封面的空間運動軌跡，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。D943H、D943Y、D943W電動硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封電動蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、水電站成套電動蝶閥d943y執行器參數及特點

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
4、功能強勁:智能型、調節型、開關式。
5、體積小巧：體積僅相當于同類產品的35%左右。
6、使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
7、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
8、智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。
電動蝶閥d943y

三、水電站成套電動蝶閥d943y技術參數

閥體參數		技術參數
公稱通徑 50-1000mm		電源電壓 AC220V、AC380V(其它特制）
公稱壓力 PN10、PN16、PN25		環境溫度 -30℃～+70℃
連接方式法蘭連接		防護等級 IP67
閥體材質 WCB、SS304、SS316、SS316L
碟板材質 WCB、SS304、SS316、SS316L		功能選項
密封材料 NBR、EPDM、J（襯膠）		防爆型防爆等級：dIIBT4
工作溫度	C2：-10℃～80℃	信號反饋 X1機械無源信號，X2有源信號
	C3：-20℃～1300℃	帶加熱器帶加熱器可在潮濕環境干燥執行器內元件
標準規范		手動功能手動功能電動執行器帶有手動開閥、關閥功能
法蘭標準 GB9113、JB/T79		開關型通電開到位，通電關到位。
檢測與試驗 GB/T13927-1992		調節型調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
設計標準 JB-T8527-1997		適用介質 水、空氣、煤氣、中性氣體或液體
結構長度標準 GB/T12221		備注電動參數請另參考選配的電動執行器資料

四、水電站成套電動蝶閥d943y主要外形尺寸

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
